알루미늄 선박 공정
![](/skin/default/img/sub/process_img1.png)

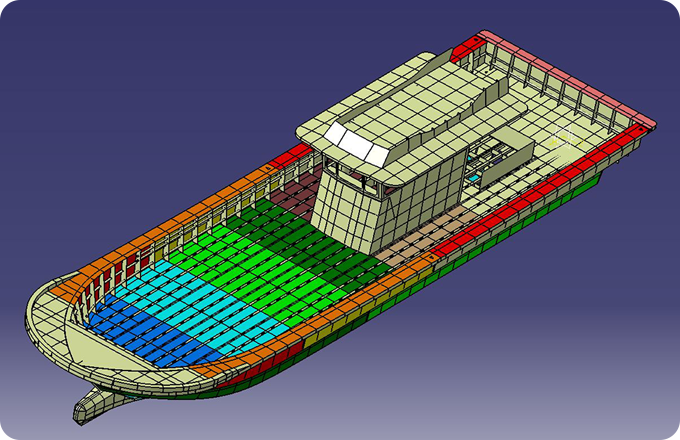

3D 도면 작업
카티아 라이노 등을 사용하여 설계
![](/skin/default/img/sub/process_img2.png)

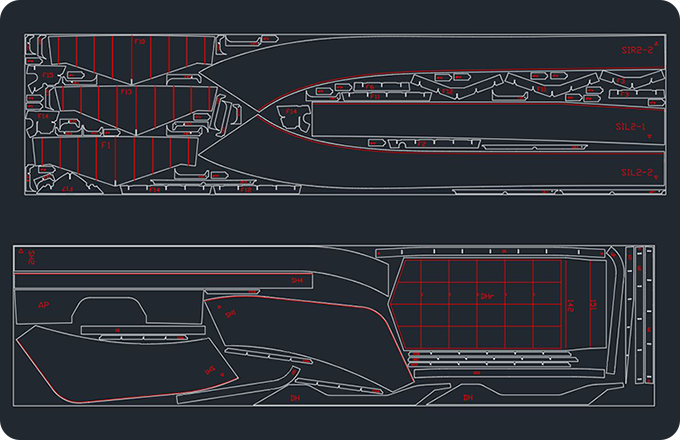

NESTING
절단을 위해서 부재를 배치하는 작업
![](/skin/default/img/sub/process_img3.png)

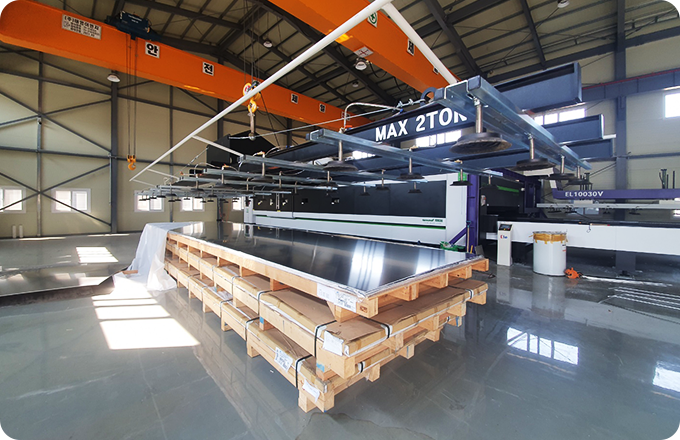

AL판 입고
![](/skin/default/img/sub/process_img4.png)

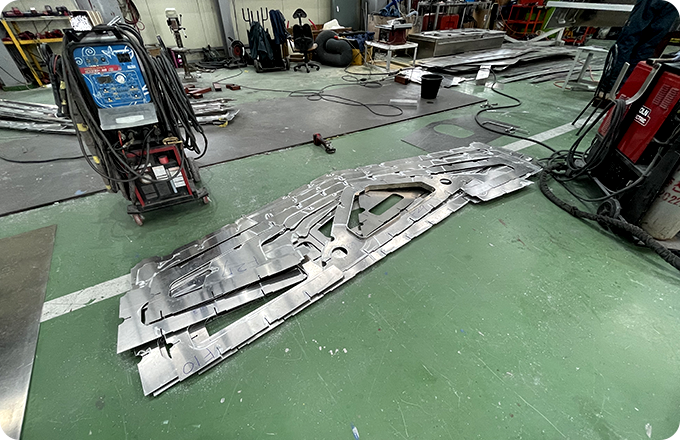

AL판 절단
![](/skin/default/img/sub/process_img5.png)

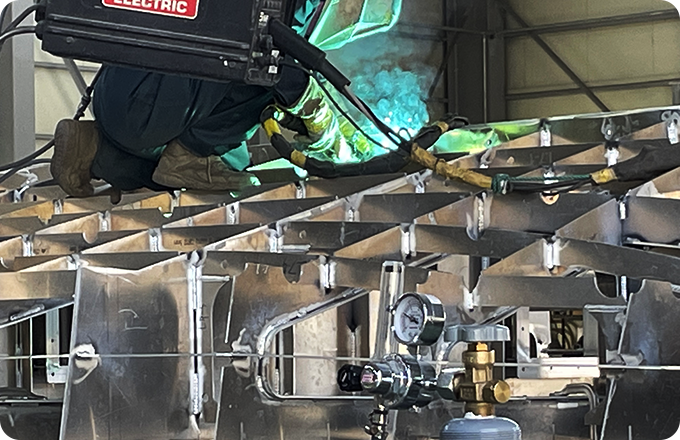

종 횡보강재 취부 및 용접
선체 프레임/ 론지 조립 및 가용접
생산설계된 3D도면을 바탕으로 프레임 및 론지의 간격을 맞춘 후 선체외판의 취부가 용이 하도록 가용접 후 본 용접을 위한 준비 작업
![](/skin/default/img/sub/process_img6.png)

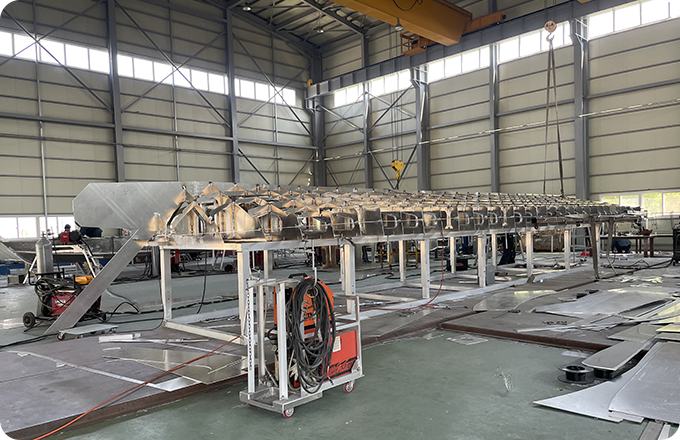

선체 전경
격벽을 제외한 모든 프레임을 KOMSA 규정을 토대로 하여 연속 용접을 수행
수밀격벽은 풀용접하여 선체 VOID구역을 설정할 수 있도록 함
![](/skin/default/img/sub/process_img7.png)

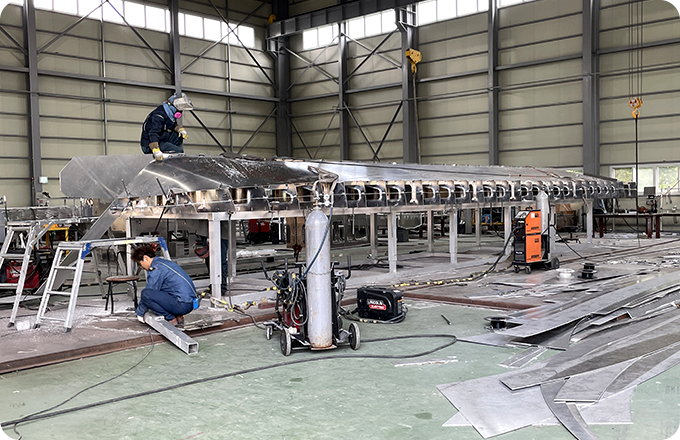

외판작업
별도의 외판에 마킹된 선을 기준으로 하여 선미방향부터 가용접하여 조립
선수방향으로 갈수록 3차원곡이다 보니 형상잡기 어려운 부분이 있으나, 프레임과 론지에 한포인트씩 가용접하여 선수방향 선형 완성
bottom, chines, side 순으로 조립
![](/skin/default/img/sub/process_img8.png)

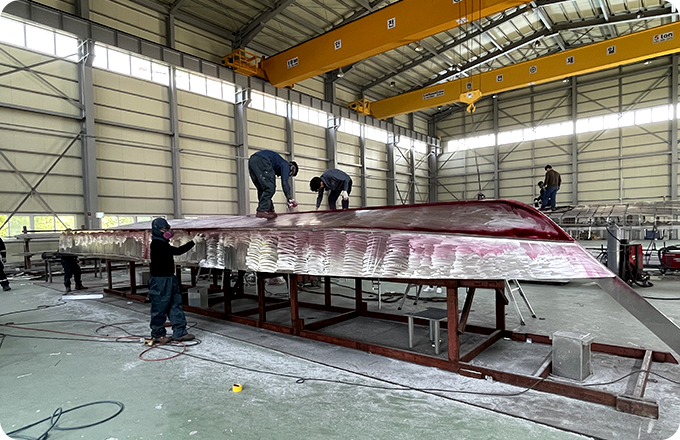

비파괴검사(Non-Destructive Testing)
알루미늄 선박의 이상 여부나 결함의 정도를 알아내는 검사
![](/skin/default/img/sub/process_img9.png)

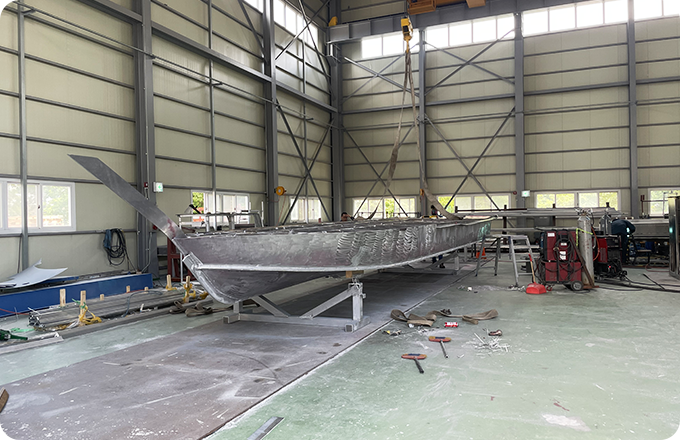

선체 TURN-OVER
선체외판 조립완료 후 선체를 턴오버하고 상갑판 조립작업
![](/skin/default/img/sub/process_img10.png)

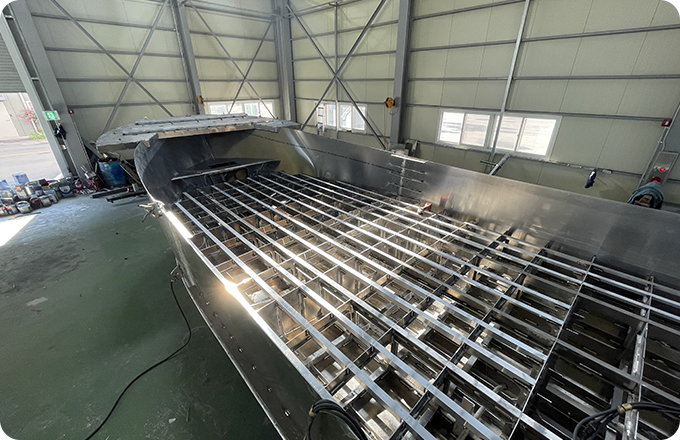

Deck 론지 및 보강재 용접
![](/skin/default/img/sub/process_img11.png)

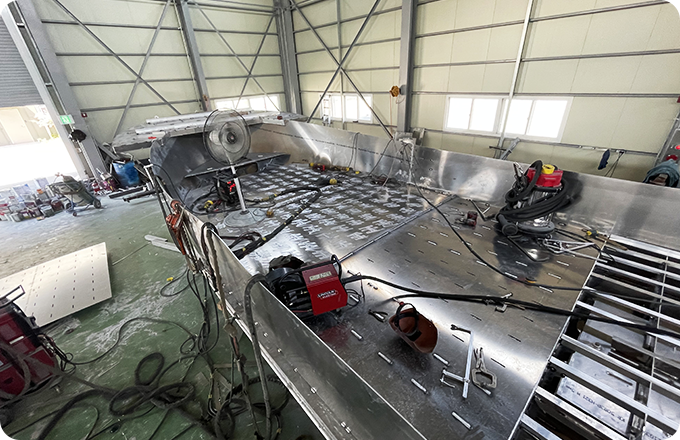

상갑판 용접
상갑판 조립 및 용접
상갑판 용접은 내부로 들어가서 용접하기에는 선체의 깊이가 낮기 때문에 슬롯용접 방식을 선택하였고, 일정간격으로 파여진 슬롯에 데크론지와 융착시켜 용접
![](/skin/default/img/sub/process_img12.png)

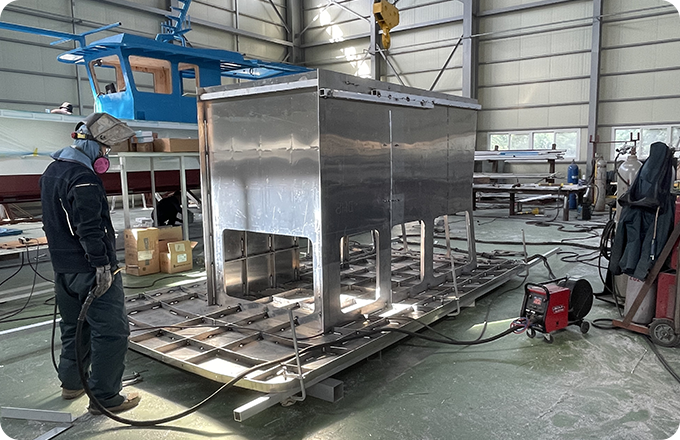

데크하우스 제작
![](/skin/default/img/sub/process_img13.png)

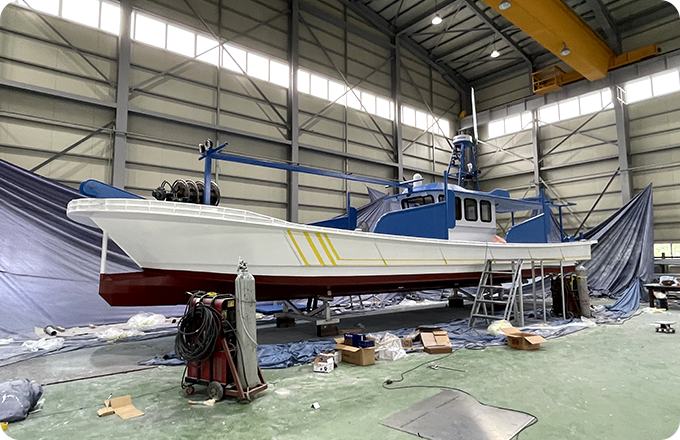

선체도장
![](/skin/default/img/sub/process_img14.png)

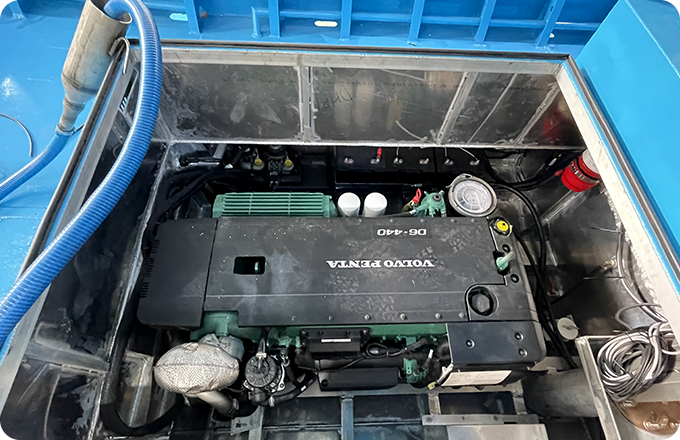

주기관 설치
![](/skin/default/img/sub/process_img15.png)

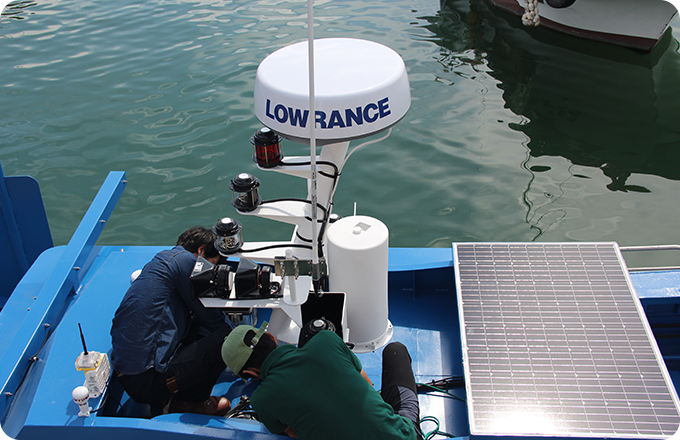

각종 장비 설비 및 마스트 조립
![](/skin/default/img/sub/process_img16.png)

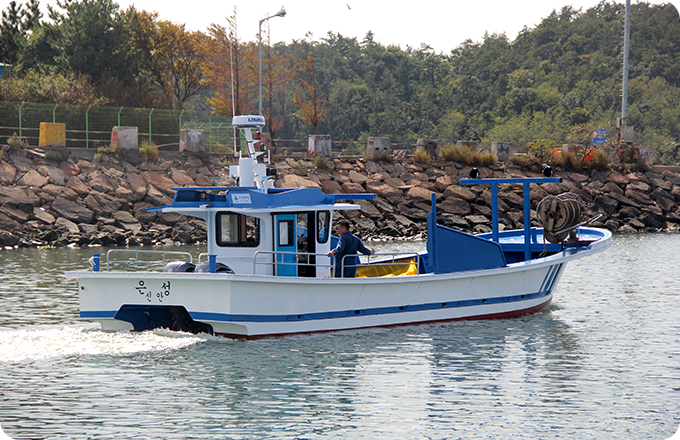

시운전 및 납품
